Troubleshooting Jaringan

Assalamualaikum Warrahmatullahi Wabarakatuh

Alhamdullilah, kali Ini Saya akan berbagi pelajaran tentang Troubleshooting Jaringan dengan materi yang akan saya bahas satu persatu. Berikut penjelasannya :

Dahulu ketika OSI belum digunakan, perangkat komunikasi yang berasal dari vendor berbeda tidak dapat saling berkomunikasi. Alat komunikasi yang diciptakan oleh IBM tidak dapat berkomunikasi dengan vendor lain. Sehingga dibentuklah standard OSI.

1. OSI Layer

OSI Layer adalah standar komunikasi yang diterapkan didalam jaringan komputer. Standa itulah yang menyebabkan seluruh alat komunikasi dapat saling berkomunikasi melalui jaringan. Model referensi OSI (Open Systems Interconnection) menggambarkan bagaimana informasi dari suatu software aplikasi di sebuah komputer berpindah melewati sebuah media jaringan ke suatu software aplikasi di komputer lain. Model referensi OSI secara konseptual terbagi ke dalam 7 lapisan dimana masing-masing lapisan memliki fungsi jaringan yang spesifik. Model Open Systems Interconnection (OSI) diciptakan oleh International Organization for Standardization (ISO) di Eropa pada tahun 1977 yang menyediakan kerangka logika terstruktur bagimana proses komunikasi data berinteraksi melalui jaringan. Standard ini dikembangkan untuk industri komputer agar komputer dapat berkomunikasi pada jaringan yang berbeda secara efisien.

Terdapat 7 layer pada model OSI. Setiap layer bertanggungjawab secara khusus pada proses komunikasi data. Misalnya, satu layer bertanggungjawab untuk membentuk koneksi antar perangkat, sementara layer lainnya bertanggungjawab untuk mengoreksi terjadinya "error" selama proses transfer data berlangsung.

Model Layer OSI dibagi dalam dua group: "Upper Layer" dan "Lower Layer". Upper Layer fokus pada aplikasi pengguna dan bagaimana file direpresentasikan dikomputer. Untuk Network Engineer, bagian utama yang menjadi perhatiannya adalah pada Lower Layer. Lower Layer adalah intisari komunikasi data melalui jaringan aktual.

Tujuan utama penggunaan model OSI adalah untuk membantu desainer jaringan memahami fungsi dari tiap-tiap layer yang berhubungan dengan aliran komunikasi data. Termasuk jenis-jenis protokol jaringan dan metode transmisi.

Fungsi 7 OSI Layer, berikut adalah nama-nama layer tersebut:

7. Application Layer

Lapisan ke-7 ini menjelaskan spesifikasi untuk lingkup dimana aplikasi jaringan berkomunikasi dengan layanan jaringan. Menyediakan jasa untuk aplikasi pengguna. Layer ini bertanggungjawab atas pertukaran informasi antara program komputer, seperti program E-mail, dan service lain yang jalan di jaringan, seperti server printer atau aplikasi komputer lainnya. Berfungsi sebagai antarmuka dengan aplikasi dengan fungsionalitas jaringan mengatur bagaiman aplikasi dapat mengakses jaringan dan kemudian membuat pesan-pesan kesalahan.

Protokol yang berada dalam lapisan ini :

1. HTTP (Hyper Text Transfer Protocol)

Protokol ini yang dipergunakan untuk mentransfer dokumen dan web dalam sebauh web browser, melalui (World Wide Web) WWW. HTTP juga merupakan protokol yang meminta dan menjawab antar klien dan server.

2. FTP (File Transfer Protocol)

Protokol internet yang berjalan dalam layer aplikasi yang merupakan standar untuk mentransfer file komputer antar mesin-mesin dalam sebuah jaringan internet.

3. NFS (Network File System)

Jaringan protokol yang memungkinkan pengguna di klien komputer untuk mengakses file melalui jaringan dengan cara yang sama dengan bagaiman penyimpanan lokal yang diaksesnya.

4. DNS (Domain Name System)

Protokol ini digunakan untuk memberikan suatu nama domain pada sebuah alamat IP agar lebih mudah diingat.

5. POP3 (Post Office Protocol)

Protokol yang digunakan untuk mengambil E-mail dari suatu mail transfer agent yang akhirnya E-mail tersebut akan di download kedalam jaringan lokal.

6. MIME (Multipurpose Internet Mail Extension)

Protokol yang digunakan untuk mengirim file binary dalam bentuk teks.

7. SMB (Server Message Block)

Protokol yang digunakan untuk mentransfer server-server file ke DOS dan Windows.

8. NNTP (Network News Transfer Protocol)

Protokol yang digunakan untuk menerima dan mengirim newsgroup.

9. DHCP (Dynamic Configuration Protocol)

Layanan yang memberikan alamat IP kepada komputer yang meminta nya secara otomatis.

6. Presentation Layer :

Lapisan ke-6 ini berfungsi untuk mentranslasikan data yang hendak ditransmisikan oleh aplikasi ke dalam format yang dapat ditransmisikan melalui jaringan.

Protokol yang berada dalam level ini :

1. TELNET (Telecommunication Network)

Protokol yang digunakan untuk akses remote masuk ke suatu host, data berjalan secara lain teks.

2. SMTP (Simple Mail Transfer Protocol)

Salah satu protokol yang biasa digunakan dalam pengiriman E-mail di internet atau untuk mengirimkan data dari komputer pengirim E-mail ke server E-mail penerima.

3. SNMP (Simple Network Management Protocol)

Protokol yang digunakan dalam suatu manajemen jaringan.

5. Session Layer :

Lapisan ke-5 ini berfungsi untuk mendefinisikan bagaimana koneksi dapat dibuat, dipelihara, atau dihancurkan. Selain itu, di level ini juga dilakukan resolusi nama.

Protokol yang berada dalam lapisan ini :

1. NetBIOS

Berfungsi sebagai penyiaran pesan maksud nya memungkinkan user mengirim pesan tunggal secara serempak ke komputer lain yang terkoneksi.

2. NetBEUI (NetBIOS Extendeed User Interface)

Berfungsi sama dengan NetBIOS hanya sedikit dikembangkan lagi dengan menambahkan fungsi yang memungkinkan bekerja dengan beragam perangkat keras dan perangkat lunak.

3. ADSP (AppleTalk Data Stream Protocol)

Berfungsi protokol ini memantau aliran data diantara dua komputer dan untuk memeriksa aliran data tersebut tidak terputus.

4. PAP (Printer Access Protocol)

Berfungsi printer Postscript untuk akses pada jaringan AppleTalk dan untuk mengendalikan bagaimana pola komunikasi antar node.

5. SPDU (Session Protocol Data Unit)

Berfungsi mendukung hubungan antara dua session service user.

4. Transport Layer :

Lapisan ke-4 ini berfungsi untuk memecah data ke dalam paket-paket data serta memberikan nomor urut ke paket-paket tersebut sehingga dapat disusun kembali pada sisi tujuan setelah diterima. Selain itu, pada level ini juga membuat sebuah tanda bahwa paket diterima dengan sukses (Acknowledgement), dan mentransmisikan ulang terhadap paket-paket yang hilang ditengah jalan.

Protokol yang berada dalam lapisan ini :

1. TCP (Transmission Control Protocol)

Protokol yang menyediakan layanan penuh lapisan transport untuk aplikasi.

2. UDP (User Datagram Protocol)

Protokol Connectionless dan proses-to-proses yang hanya menambahkan alamat port, checksum error control dan panjang informasi data pada layer di atasnya.

3. Network Layer :

Lapisan ke-3 ini berfungsi untuk mendefinisikan alamat-alamat IP, membuat header untuk paket-paket, dan kemudian melakukan routing melalui internetworking dengan menggunakan router dan switch layer-3.

Protokol yang berada dalam lapisan ini :

1. IP (Internetworking Protocl)

Mekanisme transmisi yang digunakan untuk mentransportasikan data dalam-dalam paket yang disebut datagram.

2. ARP (Address Resulotion Protocol)

Protokol yang digunakan untuk mengetahui alamat IP berdasarkan alamat fisik dari sebuah komputer.

3. RARP (Reverse Address Resulotion Protocol)

Protokol yang digunakan untuk mengetahui alamat fisik melalui IP komputer.

4. ICMP (Internet Control Message Protocol)

Mekanisme yang digunakan oleh sejumlah host untuk mengirim notifikasi datagram yang mengalami masalah pada hostnya.

5. IGMP (Internet Group Message Protocol)

Protokol yang digunakan untuk memberi fasilitas message yang simultan kepada group penerima.

2. Data-link Layer :

Lapisan ke-2 ini berfungsi untuk menentukan bagaiman bit-bit data dikelompokkan menjadi format yang disebut sebagai frame. Selain itu, pada level ini terjadi koreksi kesalahan, flow control, pengalaman perangkat keras (seperti halnya Media Access Control Address (MAC Address)), dan menentukan bagaimana perangkat-perangkat jaringan seperti hub, bridge, repeater, dan switch layer 2 beroperasi. Spesifikasi IEEE 802, membagi level ini menjadi dua level anak, yaitu lapisan Logical Link Control (LLC) dan lapisan Media Access Control (MAC).

Protokol yang berada dalam lapisan ini :

1. PPP (Point to Point Protocol)

Protokol yang digunakan untuk Point to Point pada suatu jaringan.

2. SLIP (Serial Line Internet Protocol)

Protokol yang digunakan untuk menyambung serial.

1. Physical Layer :

Lapisan ke-1 ini berfungsi untuk mendefinisikan media transmisi jaringan, metode pensinyalan, sinkronisasi bit, arsitektur jaringan (Seperti halnya Ethernet atau Token Ring), topologi jaringan dan pengabelan. Selain itu, level ini juga mendefinisikan bagaiman Network Interface Card (NIC) dapat berinteraksi dengan media kabel atau radio.

Protokol yang berada dalam lapisan ini :

Tidak mempunyai protokol yang spesifik di layer ini, bertanggung jawab atas proses data menjadi bit dan mentransfernya melalui media, seperti kabel, dan menjaga koneksi fisik antar sistem, pada layer ini hanya mengirimkan bit bit data.

2. Layer TCP/IP

Arsitektur TCP/IP tidaklah berbasis model referensi tujuh lapis OSI, tetapi menggunakan model referensi DARPA. Seperti diperlihatkan dalam diagram di atas, TCP/IP mengimplemenasikan arsitektur berlapis yang terdiri atas empat lapis.

Empat lapis ini, dapat dipetakan (meski tidak secara langsung) terhadap model referensi OSI. Empat Lapis ini, kadang-kadang disebut sebagai DARPA Model, Internet Model, atau DoD Model, mengingat TCP/IP merupakan protokol yang awalnya dikembangkan dari proyek ARPANET yang dimulai oleh Departemen Pertahanan Amerika Serikat.

Berikut adalah macam-macam Layer TCP/IP, yaitu :

4. Application

Berfungsi menyediakan servis-servis terhadap software-software yang berjalan pada komputer. Protokol-Protokol yang beroperasi pada Application Layer: HTTP, FTP, POP3, SMTP, dll.

3. Transport

Transport Layer berfungsi menyediakan servis yang akan digunakan oleh Application Layer. Mempunyai 2 protokol utama yaitu TCP dan UDP.

2. Internet

Internet Layer memiliki fungsi sebagai penyedia fungsi IP Addressing, routing, dan menentukan path terbaik. Internet Layer memiliki 1 protokol yaitu TCP/IP.

1. Network Access

Berfungsi mendefinisikan protokol-protokol dan hardware-hardware yang digunakan dalam pengiriman data. Pada layer ini terdapat protokol-protokol seperti Ethernet pada LAN, PPP pada WAN, dan juga Frame Relay.

3. Data Link Layer

Cara Mendeteksi dan Koreksi Kesalahan pada Data Link Layer

MASALAH-MASALAH RANCANGAN DATA LINK LAYER

Data link layer memiliki beberapa fungsi spesifik. Fungsi-fungsi ini meliputi penyediaan interface layanan-layanan baik bagi network layer, penentuan cara pengelompokan bit dari physical layer ke dalam frame, hal-hal yang berkaitan dengan error transmisi, dan pengaturan aliran frame sehingga receiver yang lambat tidak akan terbanjiri oleh pengirim yang cepat.

LAYANAN YANG DISEDIAKAN BAGI NETWORK LAYER

Fungsi data link layer adalah menyediakan layanan bagi network layer. layanannya yang penting adalah pemindahan data dari network layer di mesin sumber ke network layer di mesin yang dituju. Tugas data link adalah mentransmisikan bit-bit ke mesin yang dituju, sehingga bit-bit tersebut dapat diserahkan ke network layer.

Tiga layanan dari Data Link Layer :

1. Layanan Unacknowledged Connec-tion Less

2. Layanan Acknowledged Connection-Less

3. Layanan Acknowledged Connection-Oriented

1. Layanan Unacknowledged Connectionless

Yaitu dimana mesin sumber mengirimkan sejumlah frame ke mesin yang dituju dengan tidak memberikan acknowledgment bagi diterimanya frame-frame tersebut. Tidak ada koneksi yang dibuat baik sebelum atau sesudah dikirimkannya frame. Bila sebuah frame hilang sehubungan dengan adanya noise, maka tidak ada usaha untuk memperbaiki masalah tersebu di data link layer. Jenis layanan ini cocok bila laju error sangat rendah, sehingga recovery bisa dilakukan oleh layer yang lebih tinggi. Layanan ini sesuai untuk lalu lintas real time, seperti percakapan, dimana data yang terlambat dianggap lebih buruk dibanding data yang buruk. Sebagian besar LAN menggunakan layanan unacknowledgment connectionless pada data link layer.

2. Layanan Acknowledged Connectionless

Layanan inipun tidak menggunakan koneksi, akan tetapi setiap frame dikirimkan secara independent dan secara acknowledgment. Dalam hal ini, si pengirim akan mengetahui apakah frame yang dikirimkan ke mesin tujuan telah diterima dengan baik atau tidak. Bila ternyata belum tiba pada interval waktu yang telah ditentukan, maka frame akan dikirimkan kembali, mungkin saja hilangnya acknowledgment akan menyebabkan sebuah frame perlu dikirimkan beberapa kali dan akan diterima beberapa kali juga. Layanan ini akan bermanfaat untuk saluran unreliablem, seperti sistem tanpa kabel.

3. Layanan Acknowledged Connection Oriented

Dengan layanan ini, mesin sumber dan tujuan membuat koneksi sebelum memindahkan datanya. Setiap frame yang dikirim tentu saja diterima. Selain itu, layanan ini menjamin bahwa setiap frame yang diterima benar-benar hanya sekali dan semua frame diterima dalam urutan yang benar.Layanan ini juga menyediakan proses-proses network layer dengan ekivalen aliran bit reliabel.Pada layanan connection-oriented dipakai, pemindahan data mengalami tiga fase (tahap). Fase I koneksi ditentukan dengan membuat kedua mesin menginisialisasi variabel-variabel dan counter yang diperlukan untuk mengawasi frame yang mana yang telah diterima dan mana yang belum. Fase II, satu frame atau lebih mulai ditransmisikan. Fase III koneksi dilepaskna, pembebasan variabel, buffer, dan resource lainnya yang dipakai untuk menjaga

berlangsungnya koneksi.

Karena jarak dan peralatan, pengiriman informasi, dapat mengalami perubahan atau melemah. Umumnya interferensi listrik. Kesalahan timbul dalam bentuk burst yaitu lebih dari satu bit terganggu dalam satu satuan waktu.Deteksi error dengan Redundansi, yaitu data tambahan yang tidak ada hubungannya dengan isi informasi yang dikirimkan, berupa bit pariti.Berfungsi menunjukkan ada tidaknya kesalahan data. Yaitu dengan mendeteksi dan mengoreksi kesalahan yang terjadi. Makin banyak redundansi makin baik deteksi errornya. Akibatnya makin rendah troughput dari data yang berguna. Troughput adalah perbandingan antara data yang berguna dengan data keseluruhan. Banyaknya tambahan pada redundansi sampai 100% dari jumlah bit data.

Ada dua pendekatan untuk deteksi kesalahan :

1. Forward Error Control

Dimana setiap karakter yang ditransmisikan atau frame berisi informasi tambahan (redundant) sehingga bila penerima tidak hanya dapat mendeteksi dimana error terjadi, tetapi juga menjelaskan dimana aliran bit yang diterima error.

2. Feedback (backward) Error Control

Dimana setiap karakter atau frame memilki informasi yang cukup untuk memperbolehkan penerima mendeteksi bila menemukan kesalahan tetapi tidak lokasinya. Sebuah transmisi kontro digunakan untuk meminta pengiriman ulang, menyalin informasi yang dikirimkan.

Feedback error control dibagi menjadi 2 bagian, yaitu :

1. Teknik yang digunakan untuk deteksi kesalahan

2. Kontrol algoritma yang telah disediakan untuk mengontrol transmisi ulang.

Metode Deteksi Kesalahan :

1. Echo

Metode sederhana dengan sistem interaktif .Operator memasukkan data melalui terminal dan mengirimkan ke komputer. Komputer akan menampilkan kembali ke terminal, sehingga dapat memeriksa apakah data yang dikirimkan dengan benar.

2. Error Otomatis

Metode dengan tambahan bit pariti. Terdapat 2 cara :

a. Pariti Ganjil (Odd Parity)

Yaitu bit pariti yang ditambahkan supaya banyaknya bit "1" tiap karakter atau data ganjil.

b. Pariti Genap (Even Parity)

Yaitu bit pariti yang ditambahkan supaya banyaknya bit "1" tiap karakter atau data genap.

IEEE lapisan MAC 48-bit Addressing

IEEE (Institute of Electrical and Electronics Engineers) Organisasi non-profit yang mendedikasikan kerja kerasnya demi kemajuan teknologi. Yaitu: Teknologi Penerbangan, Teknologi Elektronik, Teknologi Biomedical, Dan Teknologi komputer.

Organisasi Ini berdiri pada Tahun 1963 yang berangotakan Insinyur . Tahun 1980 bulan Februari IEEE LAN (Local Area Network) dan MAN (Metropolitan Area Network) Dinamakan 802. 80 menunjukkan tahun dan angka 2 menunjukkan bulan dibentuknya kelompok kerja ini Ethernet--Wireless--Token Ring Karena Luas sekali bidangnya maka dibagi lagi menjadi beberapa bagian lagi Dan Penamaanya adalah angka berurutan di belakang 802.

IEEE (Institute of Electrical and Electronics Engineers) Organisasi non-profit yang mendedikasikan kerja kerasnya demi kemajuan teknologi.

Teknologi Penerbangan

Teknologi Elektronik

Teknologi Biomedical

Dan Teknologi komputer

MAC Address (Media Access Control Address) adalah sebuah alamat jaringan yang diimplementasikan pada lapisan data-link dalam tujuh lapisan dalam model layer OSI , yang merepresentasikan sebuah node tertentudalamjaringan. Dalam sebuah jaringan berbasis Ethernet, MAC address merupakan alamat yang unik yang memiliki panjang 48-bit (6 byte) yang mengidentifikasikan sebuah komputer, (wahyuni, 2015)

Beberapa Teknologi yang menggunakan MAC Address 48 bit

Ethernet

Bluetooth

FDDI

ATM

FireWire

ZigBee Networks

802. 11 wireless networks

IEEE 802.5 token ring

Media Access Control address atau MAC address adalah sebuah kode unik yang diberikan untuk setiap bagian dari perangkat keras yang terhubung ke Internet. Internet cable phones, Network Interface Cards untuk komputer desktop atau notebook, Wireless Access Cards, dan bahkan beberapa kartu memori adalah salah satu perangkat yang bertugas pada MAC Address.

Ketika produsen menciptakan perangkat keras jaringan, maka mereka akan menetapkan MAC Address yang biasanya akan dimulai dengan kode yang terkait dengan produsen. MAC Address akan menjadi unik untuk setiap perangkat, bahkan dua perangkat dari jenis yang sama. Sebuah perangkat MAC Address terdiri dari enam pasang angka heksadesimal. Angka-angka yang dipisahkan oleh dua titik.

Dalam sebuah komputer, MAC address ditetapkan ke sebuah kartu jaringan (network interface card / NIC) yang digunakan untuk menghubungkan komputer yang bersangkutan ke jaringan. MAC Address umumnya tidak dapat diubah karena telah dimasukkan ke dalam ROM. Beberapa kartu jaringan menyediakan utilitas yang mengizinkan pengguna untuk mengubah MAC address, meski hal ini kurang disarankan. Jika dalam sebuah jaringan terdapat dua kartu jaringan yang memiliki MAC address yang sama, maka akan terjadi konflik alamat dan komputer pun tidak dapat saling berkomunikasi antara satu dengan lainnya. Beberapa kartu jaringan, seperti halnya kartu Token Ring mengharuskan pengguna untuk mengatur MAC address (tidak dimasukkan ke dalam ROM), sebelum dapat digunakan.

FUNGSI MAC ADDRESS

Fungsi utama dari MAC Address adalah memudahkan untuk router dan perangkat jaringan lainnya untuk secara unik mengidentifikasi setiap jenis perangkat yang melekat pada jaringan dalam beberapa cara. Ini digunakan di kebanyakan bentuk jaringan komputer dan telah berkembang digunakan untuk menunjukkan bahwa Institute of Electrical dan Electronics Engineers (IEEE) telah diadopsi sebagai standar industri.

Transparan bridging dan switching operasi

Transparan brigding

Transparent bridging ditemukan pertama kali di dalam lingkungan Ethernet dan source-route bridging dalam lingkungan Token Ring. Translational bridging menyediakan penerjemahan antara format dan transmisi antar lingkungan yang berbeda (umumnya antara Ethernet dan Token Ring) Terakhir source-route transparent bridgingmengkombinasikan algoritma dari transparent bridging dan source-route bridging untuk memudahkan bridging dalam lingkungan campuran Ethernet

Switching Operasi Dan Pemecahan Masalah

Switch adalah perangkat jaringan yang bekerja di lapisan Data-link, mirip dengan bridge, berfungsi menghubungkan banyak segmen LAN ke dalam satu jaringan yang lebih besar. Seperti bridge, switch bekerja atas dasar informasi MAC address. Switch mempunyai kemampuan dan kinerja yang lebih baik dibandingkan dengan bridge karena switch selain bekerja secara software juga bekerja di atas hardware.

Switch dapat dikatakan sebagai multi-port bridge karena mempunyai collision domain dan broadcast domain tersendiri, dapat mengatur lalu lintas paket yang melalui switch jaringan. Cara menghubungkan komputer ke switch sangat mirip dengan cara menghubungkan komputer atau router ke hub. Switch dapat digunakan langsung untuk menggantikan hub yang sudah terpasang pada jaringan. Switch Sebuah alat yang menyaring/filter dan melewatkan(mengijinkan lewat) paket yang ada di sebuah LAN. switcher bekerja pada layer data link (layer 2) dan terkadang di Network Layer (layer 3) berdasarkan referensi OSI Layer Model.

Ciri khusus dari jaringan itu adalah menggunakan protokol yang sama. Manfaat adanya bridge juga

meningkatkan kinerja jaringan karena dapat mengatur trafik jaringan dalam segmen yang kecil. Dibandingkan dengan router bridge mempunyai kecepatan yang lebih tinggi. Translational bridging menyediakan penerjemahan antara format dan transmisi antar lingkungan yang berbeda (umumnya antara Ethernet dan Token Ring). Bridge memiliki kemampuan untuk memproses keputusan perelaian/perutean sebuah frame berada dalam bridge itu sendiri, sehingga transparan terhadap stasiun-stasiun yang berkomunikasi, sehingga disebut juga Transparent Bridge.

Switch Sebagai Multiport Jembatan

Switch dikatakan sebagai multi-port bridge karena mempunyai collision domain dan broadcast domain tersendiri, dapat mengatur lalu lintas paket yang melalui switch jaringan. Cara menghubungkan komputer ke switch sangat mirip dengan cara menghubungkan komputer atau router ke hub. Switch dapat digunakan langsung untuk menggantikan hub yang sudah terpasang pada jaringan.

Switch ada untuk berbagai jenis jaringan termasuk Fibre Channel , Asynchronous Transfer Mode , InfiniBand , Ethernet dan lain-lain. switch Ethernet Pertama diperkenalkan oleh Kalpana pada tahun 1990. Perangkat yang memiliki interkoneksi pada layer 3 secara tradisional disebut router , sehingga lapisan-3 switch juga dapat dianggap sebagai (relatif primitif) router. Dimana ada kebutuhan untuk banyak analisis kinerja jaringan dan keamanan, switch dapat dihubungkan antara router WAN sebagai tempat untuk modul analitik. Beberapa vendor menyediakan firewall , jaringan deteksi intrusi , dan kinerja modul analisis yang dapat ditancapkan ke port switch.

Switch mempunyai kemampuan dan kinerja yang lebih baik dibandingkan dengan bridge karena switch selain bekerja secara software juga bekerja di atas hardware. Switch menggunakan algoritma store-and-forwarddan cut-through pada saat melakukan pengiriman data.

Switch jaringan dapat digunakan sebagai penghubung komputer atau penghala pada satu area yang terbatas, pengalih juga bekerja pada lapisan taut data (data link), cara kerja pengalih hampir sama seperti jembatan (bridge), tetapi switch memiliki sejumlah porta sehingga sering dinamakan jembatan pancaporta (multi-port bridge).

4. Network Layer

Router merupakan salah satu perangkat dalam dunia jaringan komputer. Pengertian Router adalah perangkat jaringan yang berfungsi untuk menghubungkan beberapa jaringan atau network, baik jaringan yang menggunakan teknologi sama atau yang berbeda, misalnya menghubungkan jaringan topologi Bus, topologi Star atau topologi Ring.

Karena router ini menghubungkan beberapa jaringan tentunya router berbeda dengan Switch. Switch hanya perangkat yang digunakan untuk menghubungkan beberapa komputer sehingga membentuk LAN atau local area network. Sedangkan router adalah perangkat yang menghubungkan satu LAN dengan banyak LAN lainnya.

Router dapat digunakan untuk menghubungkan banyak jaringan kecil ke sebuah jaringan yang lebih besar, yang disebut dengan internetwork, atau untuk membagi sebuah jaringan besar ke dalam beberapa subnetwork untuk meningkatkan kinerja dan juga mempermudah manajemennya. Router juga kadang digunakan untuk mengoneksikan dua buah jaringan yang menggunakan media yang berbeda atau berbeda arsitektur jaringan, seperti halnya dari Ethernet ke Token Ring.

Jenis-Jenis Router

Secara umum, router tersebut dikelompokkan dalam dua jenis, yakni router statis dan router dinamis. Router statis (static router) adalah router yang mempunyai tabel routing dengan kondisi statis yang diatur dengan cara manual oleh pihak administrator jaringan. Sementara router dinamis (dynamic router) adalah router yang mempunyai dan membuat tabel routing dengan kondisi dinamis dengan cara membaca lalu lintas jaringan, juga saling berhubungan dengan beberapa router lainnya.

Berdasarkan jenisnya, router sendiri dibagi dalam 3 jenis, berikut ini ketiga jenis router tersebut beserta penjelasannya:

1. Router PC

Router PC adalah Sistem Operasi yang memiliki fasilitas untuk mensharing atau membagi IP Address. Router PC merupakan computer yang dibuat sedemikian rupa sehingga bisa berfungsi sebagai router. Sebuah computer bisa dijadikan router tidak harus dengan spesifikasi yang tinggi. Computer pentium dua memiliki hard drive 10 GB dan ram 64 sudah bisa digunakan sebagai router dengan cara menginstall system operasi khusus untuk router tersebut. Yang paling banyak digunakan adalah system operasi Mikrotik.

2. Router Hardware

Router Hardware adalah sistem perangkat yang memiliki kemampuan seperti halnya router, sehingga hardware atau perangkat keras tersebut bisa membagi, memancarkan, serta juga mensharing IP Address.

3. Router Aplikasi

Router Aplikasi adalah aplikasi yang dapat diinstal pada Sistem Operasi sehingga bisa membuat Sistem Operasi bersangkutan memiliki kemampuan seperti halnya router, contohnya WinProxy, WinRoute, SpyGate dan juga WinGate.

Berdasarkan pada cara pengiriman datanya, routing tersebut dibagi menjadi dua jenis yaitu routing langsung dan routing tidak langsung. Routing langsung tersebut adalah routing dengan cara mengirim data dari satu alamat IP kepada alamat IP yang lain tanpa harus melalui sebuah host. Seperti sebuah komputer yang memiliki alamat IP A hendak mengirimkan data pada alamat IP B, maka datanya tersebut akan bisa langsung dikirim.

Akan tetapi untuk routing tidak langsung sedikit berbeda, data yang dikirimkan tersebut harus lah lebih dulu melewati host lainnya, Sebagai contoh misalnya data yang dikirim oleh alamat IP A pada alamat IP B haruslah melewati IP C lebih dahulu sebelum kemudian disampaikan ke alamat IP B.

Protokol yang ada pada Network Layer dan Fungsinya

Protokol – protokol yang bekerja pada network layer

Salah satu hal yang penting pada network layer adalah protokol jaringan komputer. Ada beberapa protokol-protokol yang ada pada jaringan komputer yang bekerja pada lapisan network layer ini. Berikut ini adalah protocol network layer tersebut:

IP atau yang merupakan kependekan dari Internet Protocol merupakan protokol jaringan komputer yang paling umum digunakan pada network layer. Hal ini dikarenakan, network layer berfungsi untuk mendefinisikan IP address dari setiap komputer yang terhubung ke dalam jaringan, sehingga nantinya setiap paket data yang ditransmisikan dapat sampai pada ‘alamat’ tujuan.

ARP

ARP merupakan kependekan dari Address Resolution Protocol. Apabila kita artikan secara harafiah, protocol ARP ini bertugas untuk memberikan resolusi trhadap alamat jaringan komputer. Hal ini ternyata memang sejalan dan juga sesuai dengan fungsi utama dari network layer, yaitu berfungsi untuk mengetahui dan juga mengidentifikasi alamat IP dari tiap – tiap komputer yang digunakan, dan juga terhubung ke dalam jaringan komputer.

ICMP

ICMP adalah kependekan dari Internet Control Message Protocol. Protocol yang satu ini memiliki fungsi untuk memberikan atau mengrimkan notifikasi dan juga pesan apabila terjadi maslaah pada proses transmisi data, baik masalah pada server, host, maupun apabila IP address yang dituju tidak ditemukan. Dengan adanya protocol ini pada network layer, maka operator atau server atau host mengetahui, IP address atau host mana saja yang mengalami masalah saat proses transmisi data melalui jaringan komputer sedang berjalan.

RARP

RARP merupakan kependekan dari Reverse Address Resolution Protokol. Protocol pada network layer ini memiliki tugas dan juga fungsi untuk mengetahui alamat fisik dari sebuah komputer atau NIC berdasarkan alamat IP yang dimiliki oleh sebuah komputer tersebut. Hal ini kebalikan dari ARP, dimana ARP bertugas untuk mengidentifikasi alamat IP dari sebuah komputer di dalam jaringan.

IGMP

Protkol berikutnya yang bekerja pada network layer ini adalah protocol IGMP. Protokol IGMP merupakan kependekan dari Internet Group Message Protocol, yang merupakan protocol yang digunakan untuk memberi fasilitas pesan kepada grup penerima di dalam jaringan komputer.

Berikut ini adalah beberapa fungsi penting dari network layer :

Menentukan tujuan data pada sebuah jaringan

Fungsi pertama dari network layer jaringan komputer adalah menentukan tujuan dari sebuah data di dalam jaringan. Ketika sebuah data akan ditransmisikan melalui sebuah jaringna komputer, maka pastinya, paket data tersbut memiliki tujuan. Misalnya adalah dari server, menuju klien. Nah, untuk menentukan tujuan dari paket data tersebut, maka disinilah letak fungsi penting dari network layer. Dengan melewati lapisan network layer, maka setiap paket data dapat memiliki tujuan yang jelas, sehingga hal ini nantinya akan menghindari kesalahan pengiriman data, juga nanti agar paket data dapat sampai ke tempat tujuannya dengan cepat dan juga tepat (reliabel).

Mendefinisikan alamat IP

Kita sudah mengetahui, bahwa fungsi utama dari network layer adalah untuk menentukan tujuan data pada sebuah jaringna. Lalu bagaimana network layer dapat menenttukan dimana lokasi tujuan dari data yang akan ditransmisikan melalu jaringan komputer? Jawabannya ada pada fungsi network layer yang kedua ini, yaitu mendefinisikan IP address.

IP address merupakan sistem pengalamatan bagi jaringan komputer yang menggunakan protocol TCP/IP dimana setiap komputer atau lebih tepatnya network interface card atau NIC memilki alamat IP tersendiri, sesuai dengan host yang digunakan. Network layer kemudian akan mendefinisikan alamat IP dari setiap komputer yang akan dituju oleh transmisi data, sehingga nantinya data atau paket data tersebut bisa sampai pada komputer yang sudah didefinisikan IP address nya.

Membuat header pada peket – paket data yang ada

Bisa dibilang, header adalah sebuah judul dari paket data yang akan ditransmisikan. Header ini merupakan judul dari fragmen atau potongan dan pecahan data yang akan ditransmisikan melalui jaringan komputer. Seperti yang kita sudah ketahui, bahwa sebelum masuk ke dalam network layer, data sudah dipecah-pecah menjadi paket data. Tugas dari network layer ini adalah memberikan header atau judul pada paket data tersebut, agar nantinya ketika dilakukan proses penyatuan kembali, pecahan paket data tersebut dapat menjadi utuh kembali.

Contoh penggunan header ini, adalah seperti berikut :

Sebuah data bernama ABCDE. ABCDE dalam proses transmisi data akan dipecah ke dalam paket data. Tugas atau fungsi dari network layer ini adalah memberikan header pada ABCDE, dengan nama ABCDE1, ABCDE2, ABCDE3, dan seterusnya, sesuai dengan jumlah banyaknya pecahan data yang ditransmisikan melalui jaringan komputer.

Melakukan proses routing

Proses routing memiliki cara kerja yang hampir sama dengan cara kerja dari perangkat keras jaringan komputer, router. Proses routing ini memungkinan network layer mendistribusikan atau menghala setiap paket data yang masuk ke dalam jaringan komputer menuju lokasi masing-masing, sesuai dengan IP address yang sudah didefinisikan sebelumnya. Network layer akan memberikan ‘jalan’ atau rute bagi setiap paket data yang akan ditransmisikan untuk mencapai komputer tujuannya.

Internet control message protokol (ICMP)

ICMP sendiri adalah sebuah kependekan dari apa yang kita kenal dengan nama Internet Control Message Protocol. Dari namanya, maka sudah bisa kita ketahui bahwa ICMP ini merupakan salah satu protocol jaringan yang digunakan di dalam jaringan internet, disamping protocol – protocol lainnya, seperti TCP/IP. ICMP ini seringkali dikenal sebagai salah satu protocol inti pada keluarga protocol internet, jadi hal ini membuat ICMP memiliki peran dan fungsi yang penting di dalam sebuah jaringan internet.

Sesuai dengan namanya, ICMP adalah protokol jaringan internet yang berfungsi untuk memberikan kiriman pesan – pesan ke dalam sebuah jaringan, mulai dari mengirimkan pesan eror, pesan diterima, hubungan putus atau connection lost, dan sebagainya. Dengan adanya ICMP ini, maka jaringna akan mengetahui respon – respon yang terjadi salami konektivitas di dalam jaringan itu berlangsung.

Fungsi dari ICMP

Membantu proses error handling / melaporkan apabila terjadi error pada sebuah jaringan

Error merupakan salah satu gejala yang paling mungkin terjadi di dalam sebuah jaringan komputer. Error biasanya terjadi ketika pesan dan juga request tidak dapat tersampaikan ke host, ataupun koneksi terputus atau kehilangan koneksi dalam proses transmisi data di dalam jaringan komputer.

Dengan adanya protocol ICMP ini, maka setiap error yang terjadi dapat dihandle langsung oleh protocol ini, dimana protocol ICMP ini bertugas untuk melakukan tindakan – tindakan ketika terjadi yang namanya error di dalam sebuah jaringan komputer tesebut.

Membantu control procedure atau prosedur pengaturan pada sebuah jaringan

Control procedure atau prosedur pengontrolan juga merupakan tugas dan fungsi utama dari protocol ICMP ini. ICMP bertugas untuk mengatur dan mengontrol segala macam bentuk pengaturan pada sebuah jaringan kompter. Dengan adanya ICMP ini, maka setiap jaringan komputer dapat berjalan sesuai dengan prosedur juga ketentuan yang ada, sehingga tidak mengalami melenceng atau kesalahan dalam proses transmisi jaringan tersebut.

Menyediakan pengendalian error dan pengendalian arus pada network layer atau lapisan jaringan

Pengendalian error atau error handling sudah dibahas pada poin sebelumnya. Akan tetapi, selain melakukan pengendalian error atau error handling ini, ICMP juga memiliki tugas juga fungsi lainnya, yaitu melakukan pengenalian terhadap arus informasi yang ditransmisikan pada network layer atau lapisan jaringan.

Seperti diketahui, ketika bekerja, sebuah jaringan akan memiliki beberapa macam lapisan atau layer – layer tertentu yang mana setiap paket data harus melewatinya. ICMP bertugas untuk melakukan pengendalian terhadap arus yang akan masuk ke dalam masing – masing layer tersebut.

Mendeteksi terjadinya error pada jaringan, seperti connection lost, kemacetan jaringan dan sebagainya

Tugas pendeteksian dan juga pelaporan akan terjadinya error juga merupakan tugas dan fungsi utama dari ICMP ini. ICMP merupakan protocol yang memilki peran penting ketika terjadi error pada sebuah jaringan atau network. Ketika ICMP mendeteksi terjadinya error, biasanya router atau perangkat keras jaringan lainnya akan memberikan tanda kepada ICMP, misalnya host tidak dapat dijangkau, atau koneksi terputus.

Pada saat itu, ICMP akan menerima dan mendeteksi hal tersebut, dan kemudian melaporkan situasi dimana terjadi error.

Tipe – Tipe Pesan pada ICMP

Sebagai protocol jaringan komputer yang bertugas untuk mengirim pesan, ICMP sendiri memiliki dua jenis pesan yang bisa dideteksi dan dilaporkan. Berikut ini adalah kedua jenis pesan yang ada pada protocol ICMP :

ICMP Error Message

Merupakan suatu pesan atau message yang disampaikan oleh ICMP ketika terjadi kesalahan atau error pada jaringan komputer yang sedang berjalan. ICMP error message ini sendiri juga terbagi menjadi beberapa jenis. Berikut ini adalah beberapa jenis ICMP error message :

Destination Unreachable

Destination unreacheable merupakan suatu pesan error yang terjadi ketika pengiiman paket data mengalami kegagalan transmisi, yang disebabkan oleh putusnya jalur koneksi baik jalur secara fisik maupun jalir secara logic pada suatu jaringan. Biasanya destination unreacheable ini disampaikan oleh perangkat keras router.

Time Exceeded

Merupakan pesan yang dikirmkan oleh ICMP ketika field TTL pada paket IP sudah habis, namun paket tersebut belum juga sampai pada tujuannya. Hal ini mirip seperti request timed out ketika kita akan masuk ke dalam seuah situs internet.

Parameter Problem

Merupaakn pesan kesalahan yang terjadi ketika terjadi kesalahan parameter pada header paket data yang ditransmisikan.

Source Quench

Merupakan pesan yang dikirimkan ketika router tujuan mengalami gangguan atau kongesti, sehingga hal in akan menyebabkan pengiriman paket data harus menjadi lebih lambat daripada biasanya.

ICMP Query Message

Merupakan pesan pada ICMP yang dikirimkan oleh node, yang kemudian dijawab oleh format – format spesifik dari node yang dituju, jadi tidak berhubungan degnan error message, dan hanya berupa pembalasan pesan yang dikirmkan.

Traceroute dan cara penggunaannyaa

Pengertian Traceroute

Traceroute (Tracert) adalah perintah untuk menunjukkan rute yang dilewati paket untuk mencapai tujuan. Ini dilakukan dengan mengirim pesan Internet Control Message Protocol (ICMP) Echo Request Ke tujuan dengan nilai Time to Live yang semakin meningkat. Rute yang ditampilkan adalah daftar interface router (yang paling dekat dengan host) yang terdapat pada jalur antara host dan tujuan.

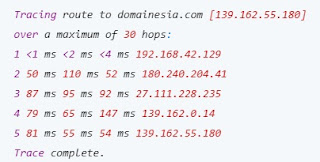

Cara Menggunakan Traceroute

Pada Windows

Silahkan buka Command Prompt (cmd) di Windows. Kemudian ketikkan
